WHALE Pompe MK5 double action

WHALE Pompe MK5 double action

WHALE est une marque du milieu du nautisme réputée pour ses pompes de tout types: électriques ou manuelles, pour eaux douces, eaux grises ou eaux noires. Mais aussi pour tous les accessoires accompagnant ses systèmes de mise en eaux: raccords, douchettes, trappes de visites.

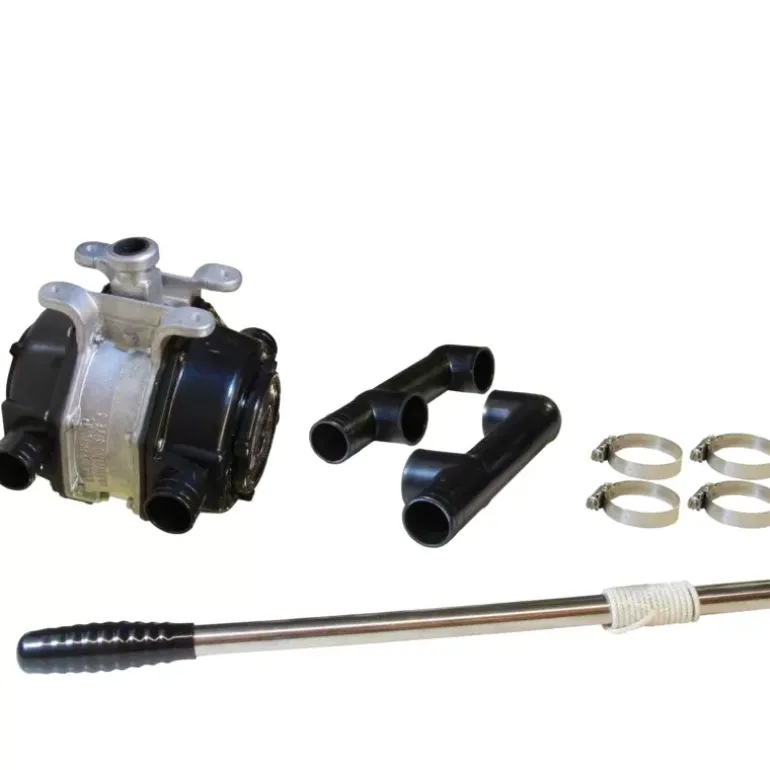

Cette pompe de cale manuelle modèle MK5 de chez  est un modèle double effet permettant de vider deux compartiments de cale en même temps ou bien un seul compartiment deux fois plus vite. Cette pompe est dotée d’un débit extrêmement important de près de 104 L/min.

Ce modèle est équipé de joints étanches aux odeurs, d’un double diaphragme complètement protégé et ses deux collecteurs, d’une trappe d’inspection et d’une valve anti-obstruction. Il est parfaitement adapté aux embarcations de plus de 40 pieds (12m de longueur).

Accessoire pour bateau de qualité, la pompe de cale manuelle Mk5 de WHALE est équipé d’une membrane en néoprène lui permettant bien-sûr d’aspirer toute sorte de liquide avec des impuretés même grosses : eau de mer, gasoil. etc…

Pour une installation complète, prévoir les  et .

Points forts:

• La conception de cette pompe de cale permet une grande polyvalence d’installation afin de permettre à la pompe de s’adapter au mieux à votre bateau.
• Trois options de montage pour une même pompe (sur pont, sur cloison et à travers pont)
  • Ce modèle est un modèle à travers pont
•  Grand débit – 104 litres par minute
• Trappe d’inspection facilitant l’entretien (aucun outil)
• Le pompage continuera même si un des diaphragmes est endommagé
• Garantie de 5 ans

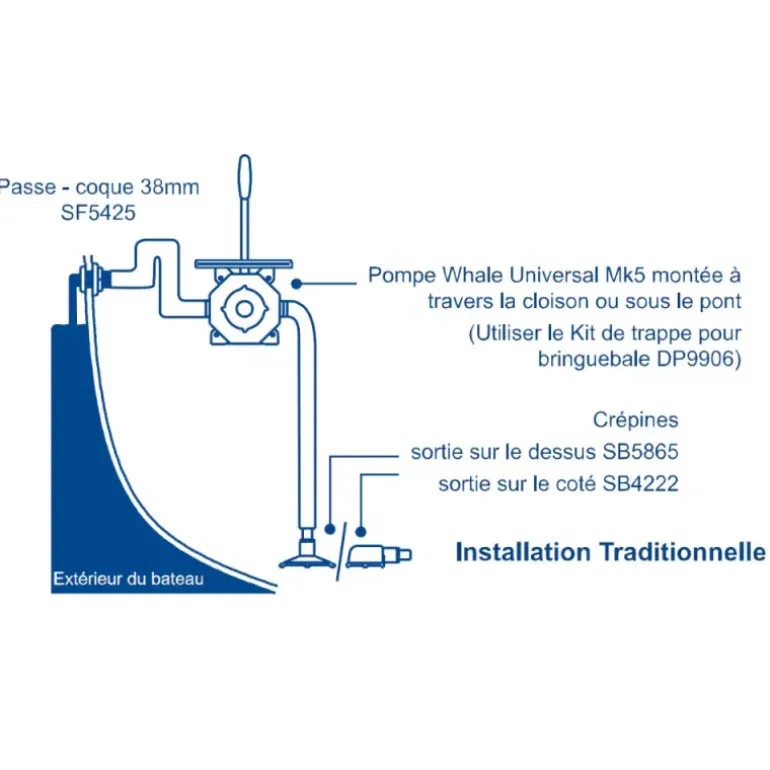

Installation avec la :

Étape 1: Notez les marquages ​​sur la bague de conversion et vérifiez que l’épaisseur du pont ou de la cloison est comprise entre un minimum de 13 mm (1/2″) et maximum de 25 mm (1″) d’épaisseur.

Étape 2: Montage de la bague de conversion

1. Pour la pompe de cale :
   1. Montez d’abord la bague de conversion avec le côté lisse face à la pompe.
   2. Assurez-vous que les pattes (D) de la bague de conversion font face à l’arrière de la pompe et montez-la temporairement sur la pompe en utilisant les trous repérés A.
   3. Le culbuteur de la pompe doit être situé au centre du grand trou de la bague de conversion. Si la bague de conversion est mal installée, la poignée ne fonctionnera pas correctement.
2. Pour la pompe de cale :
   1. Montez d’abord la bague de conversion avec le côté lisse face à la pompe.
   2. Montez-le temporairement sur la pompe en utilisant les trous marqués B et C.

Étape 3: Sélectionnez une position appropriée où la pompe peut être utilisée efficacement et confortablement, permettant ainsi un mouvement de la poignée. Le couvercle supérieur doit être facilement accessible au cas où la pompe s’étoufferait. La pompe fonctionnera dans n’importe quelle partie du bateau et la direction du flux peut être modifiée pour permettre plus d’options d’installation.

Étape 4: Une fois sélectionné, utilisez le modèle ci-joint ou retirez la bague de conversion et utilisez-la comme modèle pour le perçage. Marquez et percez le grand trou et les 4 petits trous pour le montage de la plaque de pont. Arrondissez le bord supérieur du grand trou, pour éviter d’endommager le joint lors du fonctionnement.

Étape 5: Pour terminer l’installation :

1.  À l’aide des vis et écrous fournis, fixez fermement la bague de conversion au corps de la pompe.
2. Placez le joint en caoutchouc sur le culbuteur de la pompe.
3. Avec la pompe maintenue en dessous, placez la plaque de pont et le couvercle en position et maintenez-les en position avec les vis à tête fraisée fournies.

Caractéristiques techniques de la pompe MK5 double action:

• Modèle: MH5560
• Poids: 2,8 Kg
• Raccords: 38 mm
• Matériaux:
  • Corps de pompe Polypropylène chargé en fibre de verre
  • Diaphragme / valves / joints: Nitrile
  • Poignée: Acétal / Nylon chargé de fibre de verre
  • Ressort et visserie: Acier inoxydable

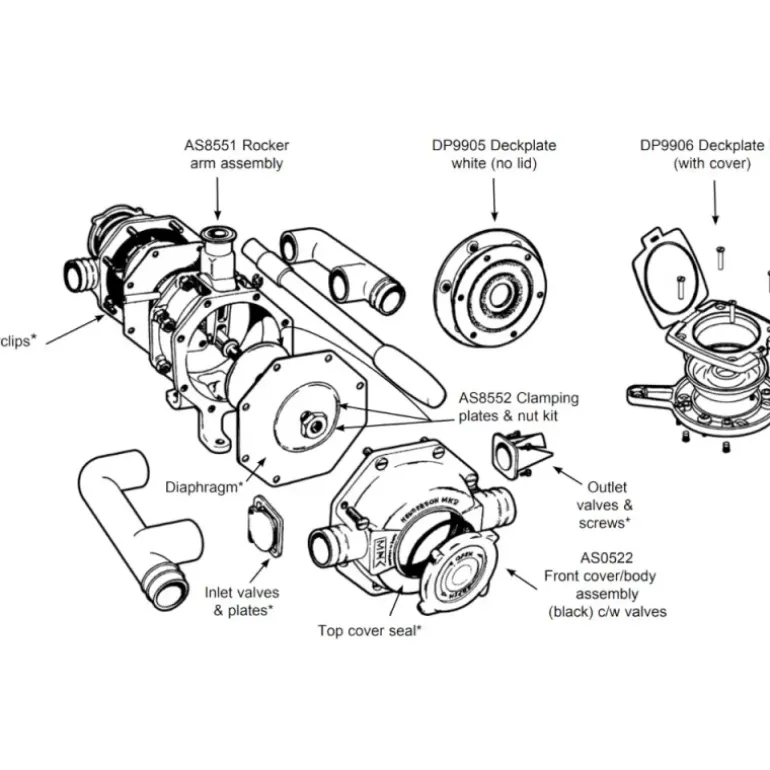

• Kit d’entretien:
  • avec couvercle
  • (attention ce kit doit être commandé 2 fois)
    • Contient:
      • 1 Plaque de vanne d’entrée
      • 1 Soupape d’admission
      • 2 Vis de vanne longue
      • 1 Sceau du couvercle supérieur
      • 1 Diaphragme
      • 1 Valve de sortie
      • 2 Vis de vanne longue
      • 2 Circlip grand
      • 2 Circlip petit
      • 8 Vis M5x25 + écrou
• Hauteur d’aspiration: 4,5 m
• Hauteur d’évacuation: 0,5 m
• Performance d’évacuation:
  • 45 courses / minutes: 64 litres
  • 70 courses / minutes: 104 litres
