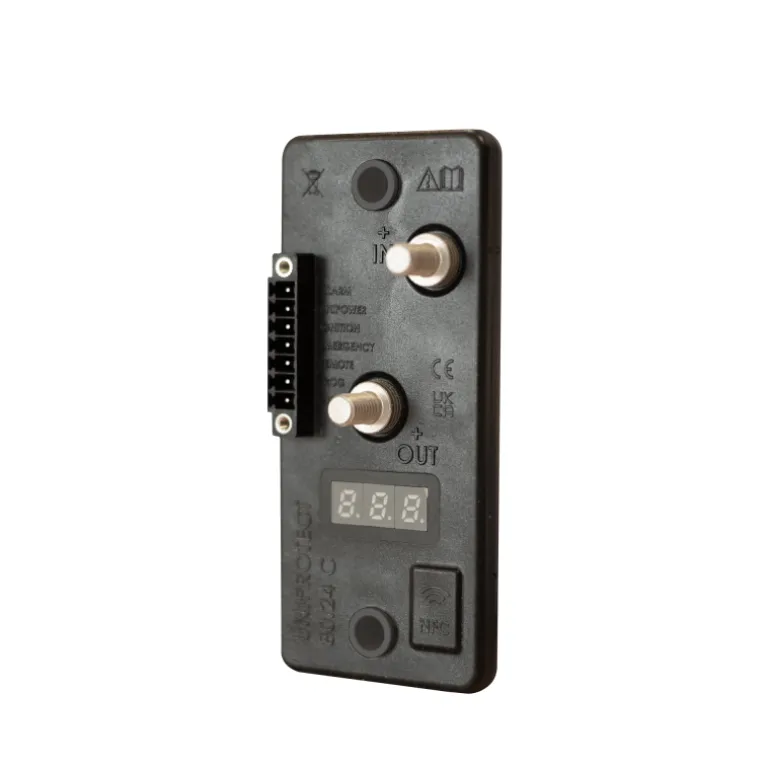

UNITECK Batterie Protect UNIPROTECT 160.24 C | 160A

Protecteur basse et surtension UNIPROTECT 160.24 C pour batterie AGM et Gel UNITECK

L’UNIPROTECT de chez UNITECK est un interrupteur électronique intelligent conçu pour protéger les  ou  et équipements électriques dans les installations solaires autonomes 12V ou 24V.

🧠 Rendez votre batterie AGM ou GEL intelligente avec l’UNIPROTECT d’UNITECK

L’UNIPROTECT surveille en permanence la tension de la batterie. Il agit comme un interrupteur automatique qui coupe l’alimentation des équipements si la tension devient trop basse, afin d’éviter une décharge profonde qui pourrait endommager la batterie. Une fois que la tension remonte à un niveau sûr, il rétablit automatiquement l’alimentation. Ce mécanisme protège la batterie et prolonge sa durée de vie.

En plus de la sous-tension, l’UNIPROTECT protège aussi contre les surtensions. Si la tension dépasse un seuil critique (par exemple en cas de défaillance du ), il coupe l’alimentation pour éviter d’endommager les appareils connectés. C’est une sécurité essentielle dans les installations solaires ou embarquées.

L’UNIPROTECT dispose de plusieurs entrées et sorties pour automatiser son installation. Par exemple, il peut activer un  uniquement quand la batterie est suffisamment chargée, ou déclencher une alarme en cas de problème. Il peut aussi être contrôlé à distance (REMOTE), ou réagir à l’allumage du moteur (IGNITION), ce qui est très utile dans les véhicules.

❓ Quelles sont les diverses fonctionnalités à régler ?

🔌 La fonction REMOTE permet de commander l’UNIPROTECT à distance via un interrupteur ou un relais. Il est ainsi activer ou désactiver manuellement la sortie de puissance sans toucher à l’appareil.

🚨La fonction ALARM est une sortie dédiée à l’alerte visuelle ou sonore. Elle s’active en cas de problème (sous-tension, surtension, etc.), pour prévenir l’utilisateur ou déclencher une action (ex. : couper un appareil).

🔑 La fonction IGNITION est une entrée conçue pour détecter l’allumage du moteur (dans un véhicule). Elle permet à l’UNIPROTECT d’adapter son comportement selon que le moteur est en marche ou non comme activer un convertisseur uniquement moteur allumé et/ou éteindre des appareils 30 minutes à 72 heures après la coupe du moteur.

🆘 La fonction EMERGENCY permet l’activation d’urgence : elle force l’alimentation pendant 4 minutes, même si la tension est en dessous du seuil de sécurité. Utile pour démarrer un moteur ou alimenter un appareil critique temporairement.

❓ Comment règle-t-on l’appareil ?

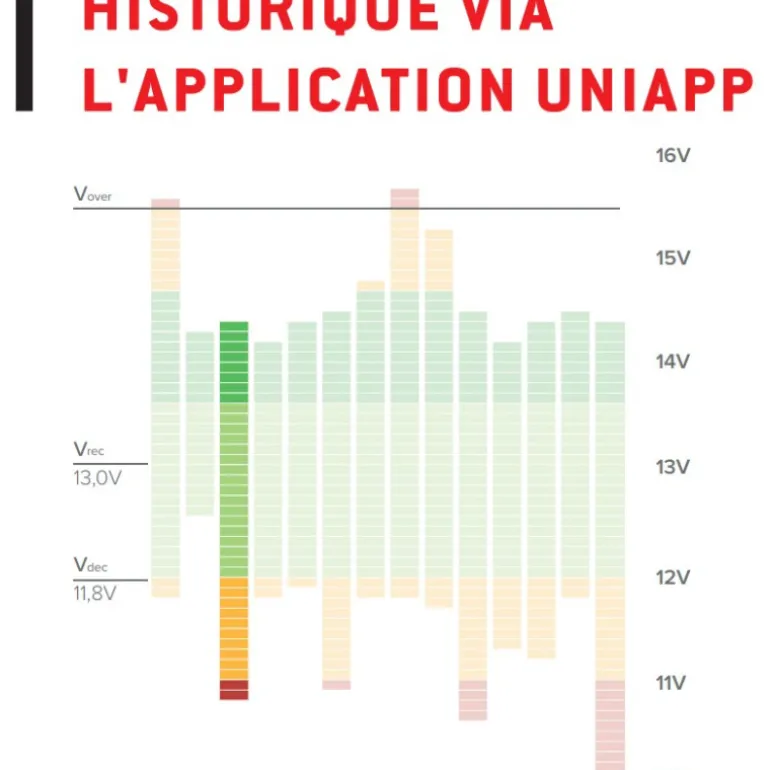

L’appareil est entièrement paramétrable via son écran intégré ou l’application mobile Uni App. Il est possible de définir les seuils de coupure et de reconnexion, ajuster les temporisations, et même consulter l’historique de fonctionnement sur 530 jours. Cela permet d’adapter le comportement de l’UNIPROTECT à son installation.

❓ Comment connecter l’UNIPROTECT à son smartphone ?

Contrairement aux modèles VICTRON équipés de Bluetooth, ce modèle est équipé du protocole NFC fonctionnant en approchant son téléphone de l’appareil (même protocole que pour les cartes bancaires sur smartphone). Ce protocole de communication minimise l’autoconsommation sur la batterie comparativement au Bluetooth.

✅ Avantage d’équiper son réseau électrique de l’UNIPROTECT de chez UNITECK?

• Protection intelligente des batteries
  • Déconnecte automatiquement la batterie en cas de surtension ou de sous-tension
• Contrôle et personnalisation
  • Plus de 200 paramètres réglables.
  • Historique de fonctionnement sur 500 jours.
  • Contrôle des priorités énergétique et suivi en temps réel.
• Fonctionnalités pratiques

🔧 Comment installer son UNIPROTECT ?

1. Choix de l’emplacement
   1. Installer dans un endroit sec, ventilé, à l’abri des projections d’eau
   2. Éviter les zones soumises à de fortes vibrations ou températures extrêmes
   3. Trouver un emplacement à moins de 50 cm de la batterie
2. Fixation
   1. Fixer l’UNIPROTECT sur une surface plane et verticale à l’aide des trous de fixation prévus
   2. Laisser un espace de 5 cm autour pour la ventilation et l’accès aux bornes
3. Raccordement électrique
   1. Couper toute alimentation avant de commencer
   2. Utiliser des câbles adaptés à l’intensité maximale


      Courant	Longueur de câble	Diamètre de cosses
      < 50 A	16 mm²	M8
      50 à 100 A	25 mm²	M8
      100 à 150 A	35 mm²	M8
      150 à 250 A	50 mm²	M8
      > 250 A	70 mm²	M8



   3. Raccorder :
      1. Entrée batterie sur la borne IN avec fusible de 500 A
      2. Sortie vers les équipements sur la borne OUT

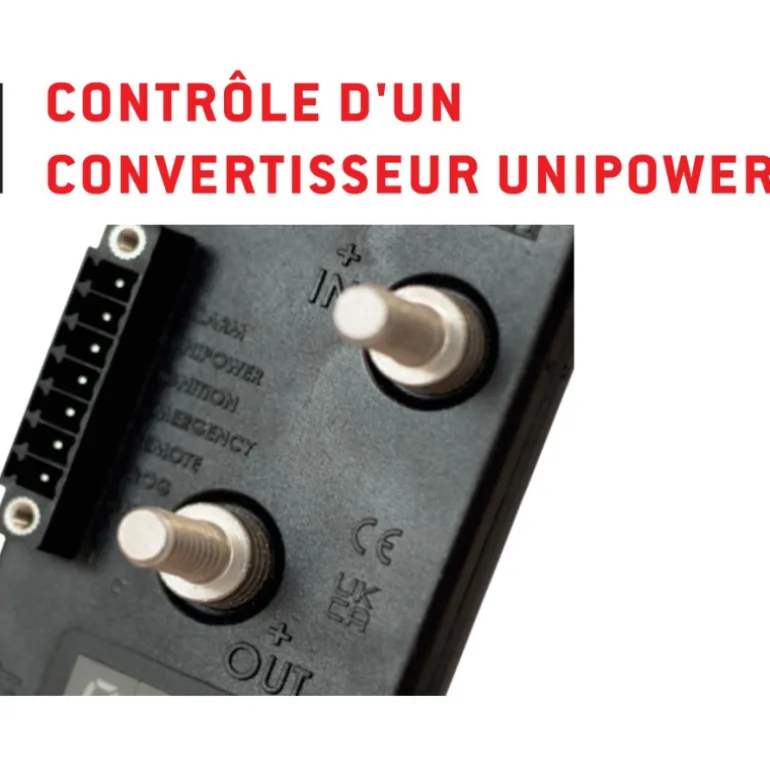

      3. Fils de commande (REMOTE, ALARM, UNIPOWER, IGNITION, EMERGENCY) selon les besoins

4. Programmation initiale
   1. Allumer l’appareil
   2. Utiliser l’afficheur intégré ou l’application Uni App pour :
      1. Choisir la tension de coupure/reconnexion
      2. Activer les fonctions spécifiques (alarme, convertisseur, etc.)
   3. Sauvegarder les réglages
5. Tests
   1. Vérifier que l’UNIPROTECT commute correctement selon les seuils de tension
   2. Tester les fonctions de commande à distance si utilisées

⚙️ Caractéristiques techniques du protecteur de batterie UNIPROTECT 80.24 C UNITECK

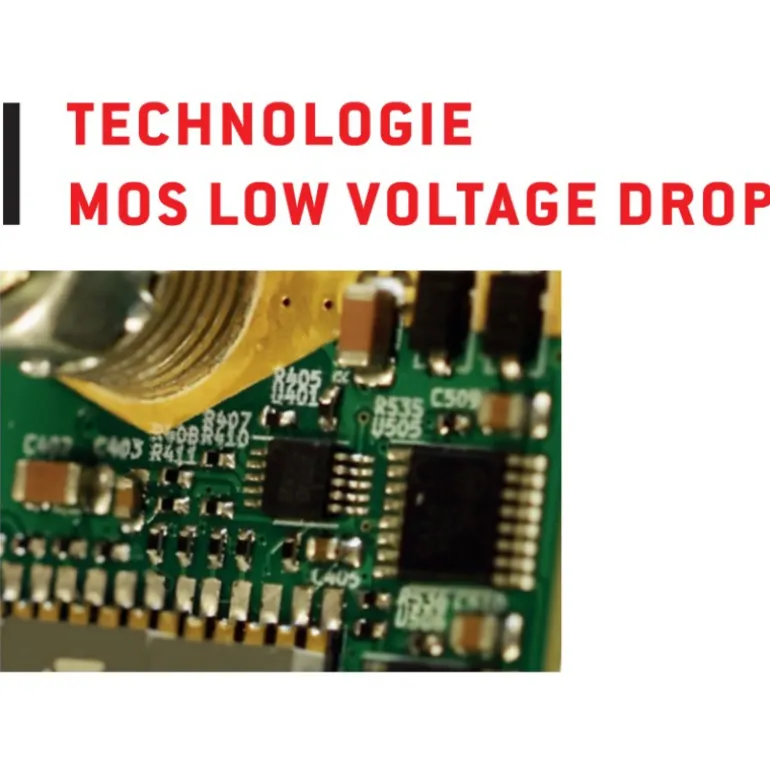

• Technologie : MOS Low Voltage Drop
• Tension d’utilisation : 6 à 35V
• Tension batterie acceptée : 12 ou 24V
• Intensité nominale 100% :
  • à 60°C : 160 A
  • à 40°C : 200 A
• Sur intensité transitoire à 60°C
  • 300A : 45 secondes
  • 400A : 20 secondes
• Pic d’intensité (0,2 s) : 800 A
• Auto-consommation :
  • Mode programmation : de 1 à 5 mA
  • Mode normal : 0,6 mA
  • Coupure Tension basse : 0,2 mA
• Capteur de température interne : Oui

Réglages

• Alarme :
  • Temps de retard : 10 s
  • Courant maximum : 500 mA
• Modes : Timer / Ignition / Emergency / Unipower
• Retard de déconnexion :
  • Réglage d’usine : 90 secondes
  • Réglable de : 20 à 900 secondes
• Retard de reconnexion :
  • Réglage d’usine : 15 secondes
  • Réglable de : 10 à 600 secondes

Caractéristiques mécaniques

• Dimensions en mm : 105 x 60 x 25 mm
• Poids : 470 g
• Connexion M8
• Couple de serrage : 5 Nm
• Température :
  • De fonctionnement : -25°C à +60°C
  • De stockage -40°C > +80°C
• Indices de protection :
  • Électronique : IP 67
  • Connectique : IP 00
