QUICK Guindeau Rider R3 12 V | 700 W

Guindeau Rider R3 12 V 700 W QUICK pour bateau

Quick est une entreprise italienne renommée dans le domaine des produits nautiques à haute technicité. Elle est leader dans la fabrication et l’assemblage des propulseurs d’étrave et de poupe, des stabilisateurs gyroscopiques, des luminaires, mais aussi des chauffes-eau, et bien évidemment les produits essentiels pour le mouillage.

La firme italienne est très respectée dans l’industrie nautique, de nombreux constructeurs de nouvelles unités choisissent leurs guindeaux et périphériques pour leur fiabilité et leur performance. Leur qualité et leur innovation en font un choix privilégié pour les professionnels du secteur.

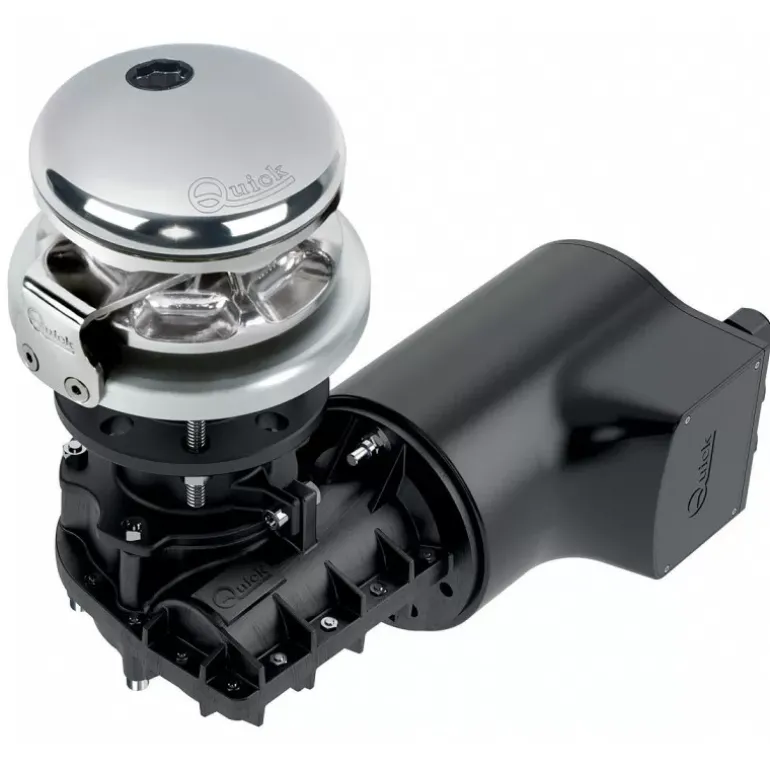

Le guindeau Rider R3 12 V 700 W est conçu avec un axe vertical, ce qui permet de loger le moteur dans la baille à mouillage. Les principaux avantages sont les suivants :

• Protection : La partie électrique est totalement protégée des projections d’eau.
• Espace : un pont plus dégagé offrant plus de liberté de mouvement
• Esthétique : l’intégration discrète du moteur améliore l’apparence du bateau

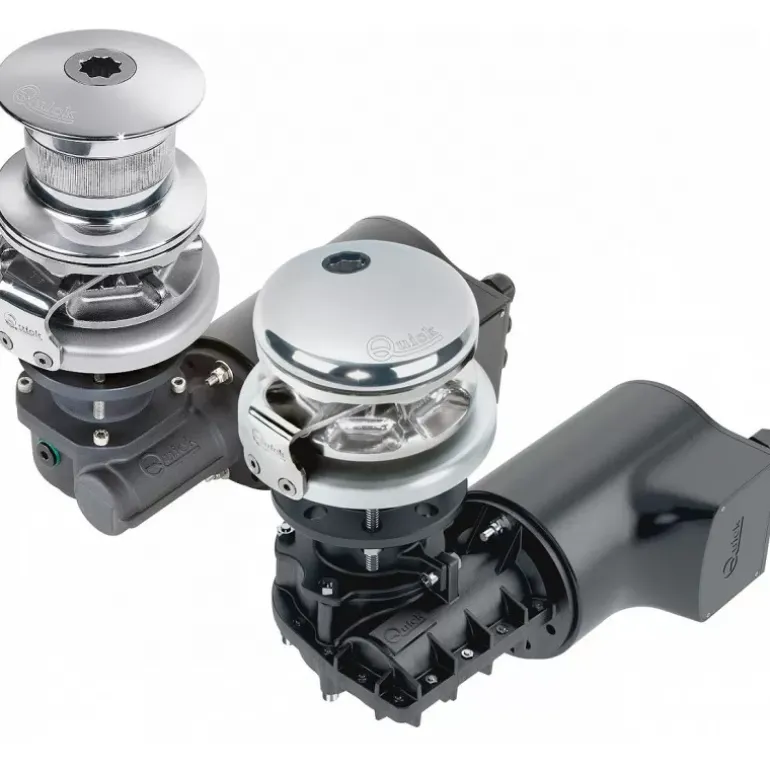

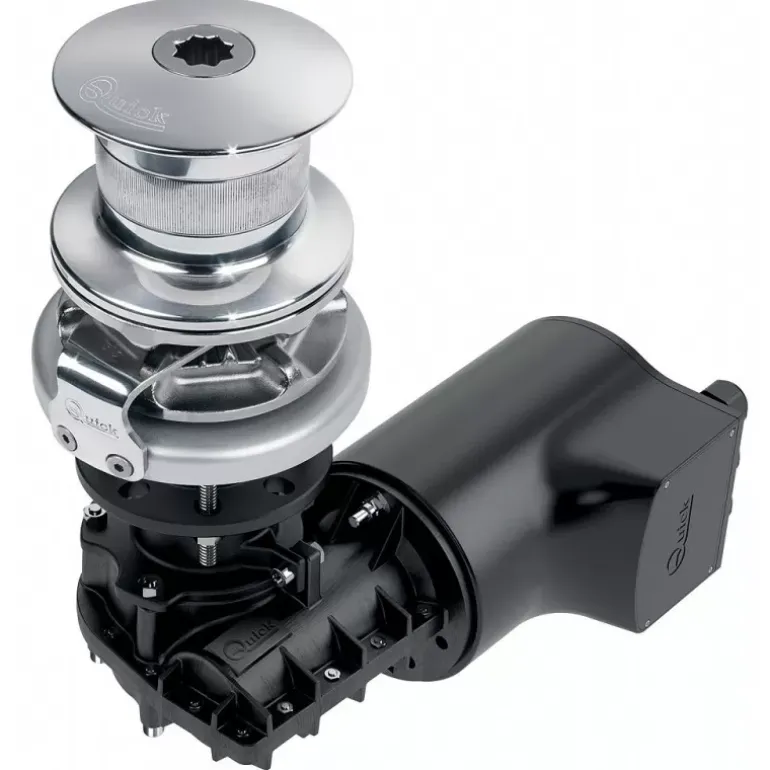

Avec une puissance de 700 W, ce guindeau sera idéal pour équiper un bateau d’une taille de 7 à 10 m, selon le type de navire et la zone de navigation. Vous pouvez le choisir avec ou sans poupée. QUICK équipe l’ensemble de ses barbotins d’un aimant capteur, il vous faudra un , vous connaitrez précisément la longueur étalée au fond de l’eau ou restante dans votre baille à mouillage.

La base du guindeau est en aluminium anodisé, ce qui en fait un choix judicieux pour les propriétaires qui souhaitent allier performance et longévité. En effet, malgré sa légèreté, cette caractéristique lui garantie une longue durée de vie.

Comment installer mon Guindeau Rider R3 12 V 700 W QUICK de façon optimale ?

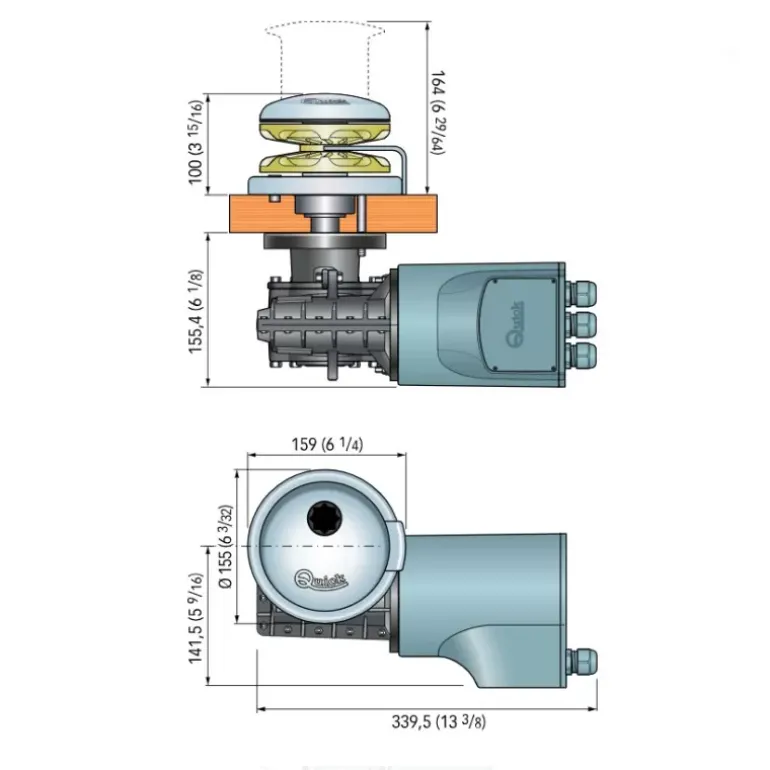

Implantation du guindeau

• Aligner le plus possible la sortie de chaine du barbotin au davier. Tolérance positive de 10°C max admise

• Les surfaces supérieures et inférieures doivent être plates et parallèles, sinon compenser en ajoutant de la matière.
• L’épaisseur du pont doit être comprise entre 20 et 30 mm
• Hauteur d’implantation : Le barbotin doit se situer en dessous du davier, (5° maximum) ou à la même hauteur. Dans le cas où il se trouve au-dessus, la chaine pourrait frotter dessus.

• Positionner le gabarit de perçage, et percer les différents trous : Goujons, passage de chaine, arbre.
• Nettoyer les trous et protéger les tranches de l’humidité en appliquant une résine, peinture, enduit etc.
• Positionner le joint caoutchouc entre le pont et la partie supérieure du guindeau.
• Mettre en place le motoréducteur, en insérant l’arbre
• Pour un placage plus homogène, visser les 4 écrous sur les goujons en quinconce

Fonctionnement

Pour utiliser votre guindeau, démarrer au préalable votre moteur.

Pour jeter l’ancre : Il est possible de faire descendre manuellement en desserrant l’embrayage avec la manivelle, on agit sur la vitesse de descente de la chaine, ou électriquement en appuyant sur l’embrayage serré.

Pour remonter l’ancre : embrayage du barbotin bien serré, appuyer sur le . En jouant sur les manœuvres du bateau, essayer de garder la chaine le plus vertical possible. Contrôler la remontée jusqu’à la fin, puis  avec une garcette sur un point fixe, comme un taquet par exemple.

Caractéristiques techniques du guindeau Rider R3 12 V 700 W QUICK

• Tension : 12 V
• Force de traction maximale instantanée : 850 kg
• Charge de travail
  • Force de relevage : 80 kg
  • Charge de rupture : 250 kg
• Vitesse de relevage
  • A la charge de travail : 14,4 m/min
  • Maximale : 27,4 m/min
• Section de câblage minimale : 25 mm²
• Disjoncteur de protection : 50 A.
• Poids :
  • Modèle sans poupée : 16 Kg
  • Modèle avec poupée : 18 Kg

Contenu de la livraison

• Guindeau
• Barbotin mixte chaine & cordage, 8 et 10 mm ISO & DIN766
• Relais d’inverseur
• Capteur compteur de chaine intégré
• Joint de fixation
• Manivelle
• Visserie
• Gabarit de perçage
• Manuel d’utilisateur
• Conditions de garantie

Ci-dessous, nous vous recommandons de télécharger le manuel d’installation, vous y trouverez les recommandations et détails supplémentaires.
