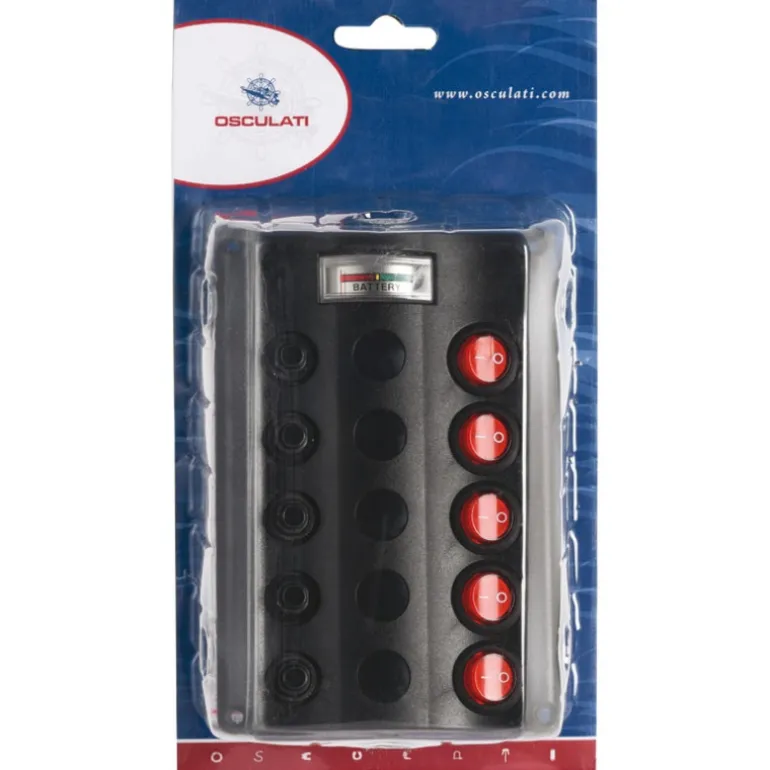

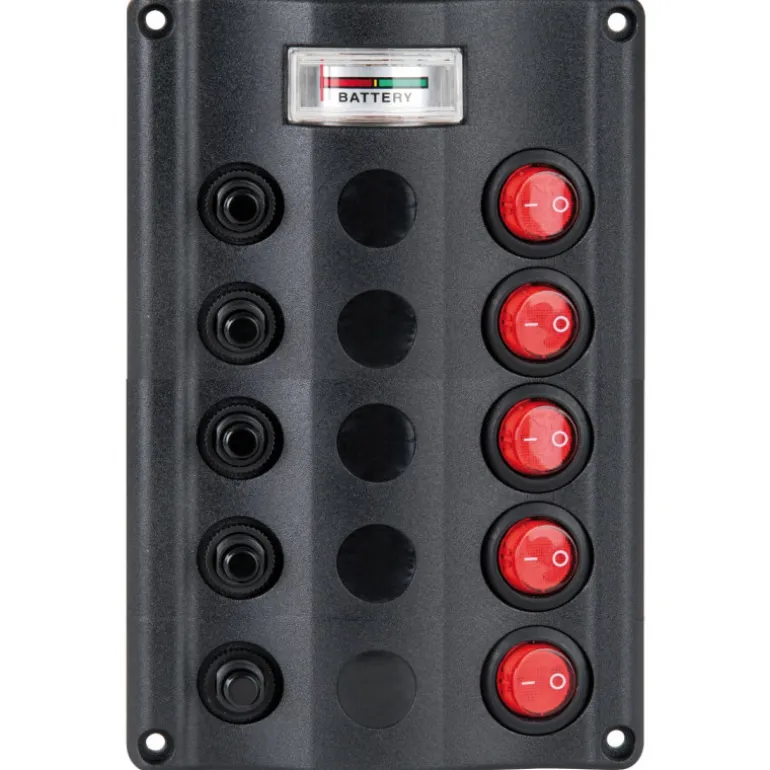

OSCULATI Tableau Wave design | 5 interrupteurs + voltmètre

Tableau électrique Wave Osculati – 5 interrupteurs + contrôleur de charge (12V)

Le tableau OSCULATI Wave 5 circuits avec contrôleur de charge intégré permet de gérer vos équipements 12V et de contrôler la tension de la batterie. Conçu pour les circuits sur batterie 12 V en vans, camping-cars, bateaux et sites isolés.

Un panneau complet pour piloter vos circuits et suivre l’état de la batterie

Le tableau électrique Osculati Wave 5 circuits avec contrôleur de charge est conçu pour centraliser la gestion électrique et optimiser l’autonomie de votre batterie.

• 5 interrupteurs protégés par fusibles pour alimenter ou couper vos circuits (éclairage, pompe, prises, etc.)
• Contrôleur de charge intégré pour visualiser l’état de la batterie en temps réel
• Voyants LED pour un contrôle rapide de chaque ligne

Son design compact et son montage en saillie le rendent idéal pour les espaces réduits des vans, fourgons aménagés, camping-cars, caravanes, bateaux, ainsi que des tiny houses et sites isolés.

❓ Pourquoi installer un tableau électrique sur mon circuit électrique ?

Cet accessoire facilite considérablement l’installation de votre réseau 12V à bord du van, bateau ou camping-car/ Pour résumé, il se place entre votre batterie auxiliaire et vos circuits 12 V alimentant vos appareils. Le tableau électrique offre trois rôles principaux :

• Centraliser et distribuer : c’est-à-dire qu’il répartit le courant provenant de la batterie vers les consommateurs (appareils) en un seul point
• Contrôler : équipé d’interrupteurs, il permet de créer et couper/allumer les différents circuits électriques
• Protéger : doté de fusibles, il permet de se protéger des courts-circuits

✅ Avantages du tableau électrique 12V

• Contrôleur de charge intégré : suivi clair de la tension batterie
• 5 circuits indépendants avec fusibles pour une sécurité optimale
• Voyants LED pour un contrôle visuel instantané
• Installation simple en saillie, format compact
• Compatible 12V DC – idéal pour véhicules aménagés, bateaux et habitats isolés

La gamme Wave Design OSCULATI est complète et offre 7 tableaux différents en fonction de vos besoins, découvrez les 6 autres :

• 👉
• 👉
• 👉
• 👉
• 👉
• 👉

🔧 Installation du tableau électrique

Le tableau électrique OSCULATI convient pour les particuliers qui aménagent un van en mode DIY ou pour les propriétaires de bateaux et camping-cars qui font ou refont leur circuit électrique. Les grandes étapes de l’installation :

• Fixer le panneau sur une surface plane verticalement ou hortizontalement
• Connecter les câbles d’alimentation 12V à l’entrée du panneau
• Relier chaque sortie aux équipements à alimenter (pompes, éclairage, etc.)
• Tester les circuits pour vérifier le bon fonctionnement des interrupteurs et fusibles

⚡ Branchement électrique : le détail

Pour la connexion électrique, c’est très simple car le tableau est pré-cablé. C’est-à-dire que vous trouverez un câble rouge d’alimentation positif à connecter à la batterie. Il n’y aura qu’à connecter les appareils sur les sorties des interrupteurs prévues à cet effet. Pour cela, prévoir des  pour faciliter le branchement. Sur le câble d’alimentation du panneau, penser à installer un fusible de 30 A grâce à un porte-fusible :

• 👉  : permet d’installer un fusible lame en vue de protéger le tableau
• 👉  : à installer dans le porte-fusible

Vous trouverez aussi un câble noir négatif, le branchement de ce dernier est facultatif car les interrupteurs sont unipolaires et à connecter à vos (+) de vos appareils, mais le branchement de l’alimentation négative permettra le fonctionnement des témoins LEDS.

Pour compléter votre installation électrique, consultez nos catégories connexes :

• 👉  : pour stocker l’énergie à bord
• 👉  : afin d’améliorer la capacité de stockage ou de créer votre réseau

Vous pourrez aussi avoir besoin d’accessoires périphériques comme :

• 👉 Du  : souple et résistant, seul le câble souple peut être installé en bateau. Le câble rigide est à proscrire
• 👉 Du  : pour connecter le tableau à la batterie de cellule
• 👉 Des  : c’est très nettement le moyen le plus simple, le plus rapide et le plus fiable pour connecter des câbles électriques en environnement mobiles tels que les bateaux et véhicules de loisirs.

⚠️ Pour connecter un appareil de plus de 15 A via le tableau

Si vous avez un consommateur (un consommateur = un appareil électrique) qui consomme plus de 15 A comme par exemple un frigo ou un convertisseur DC-AC. Vous pourrez le connecter sur le tableau. Mais il faudra pour cela passer par un . Le relais permet de dissocier le circuit de puissance (d’alimentation) du circuit de commande (tableau électrique) : l’essentiel du courant part directement de la batterie vers l’appareil sans passer par le tableau électrique.

Le tableau sert simplement à contrôler le relais. Nous vous recommandons la mise en place d’un relais pour les frigos, les prises 12 V DC…. A noter, un relais se protège par un fusible adapté à la consommation de l’appareil qu’il alimente. Pour protéger le relais, utiliser un porte-fusible dédié :

• 👉

🚐⛵ Compatibilité

• Systèmes électriques 12V DC
• Toute technologie de batterie
• Vans, fourgons aménagés, camping-cars, caravanes
• Bateaux, voiliers, vedettes
• Sites isolés et tiny houses
• Véhicule professionnel type artisans ou food truck

🧑‍🏭 À qui s’adresse cet accessoire

Particulier bricoleur ou professionnel :

• Vanlifers en van ou fourgon aménagé souhaitant créer leur circuit électrique
• Propriétaires de camping-cars et caravanes pour un contrôle centralisé
• Plaisanciers et navigateurs équipant leur bateau
• Habitants de sites isolés (tiny house, chalet autonome)
• Professionnels avec véhicules ou installations électriques 12V

⭐ L’avis de H2R Équipements

Chez H2R Équipements, nous recommandons ce panneau OSCULATI Wave 5 circuits + contrôleur de charge pour sa polyvalence et sa facilité d’installation grâce au pré-cablage arrière. Il combine gestion électrique et suivi batterie dans un format compact, idéal pour les aménagements nomades et installations marines.

⚙️ Caractéristiques techniques

• Nombre d’interrupteurs : 5
• Type de système : 12V DC
• Fusibles inclus : 1 x 5 A / 2 x 10 A / 2 x 15 A
• Protection : fusibles intégrés pour chaque circuit
• Indicateurs : voyants LED pour visualiser l’état des circuits
• Dimensions : 160 x 107 mm
• Indice d’étanchéité façade : IP54
• Matériaux : plastique résistant et composants électriques de qualité marine
• Fixation : montage encastré vertical ou horizontal
• Norme : CE
• Poids : 0,28 kg
