AAA Tableau 6 disjoncteurs

Panneau interrupteurs et disjoncteurs 12V AAA – aluminium – 6 voies – IP65

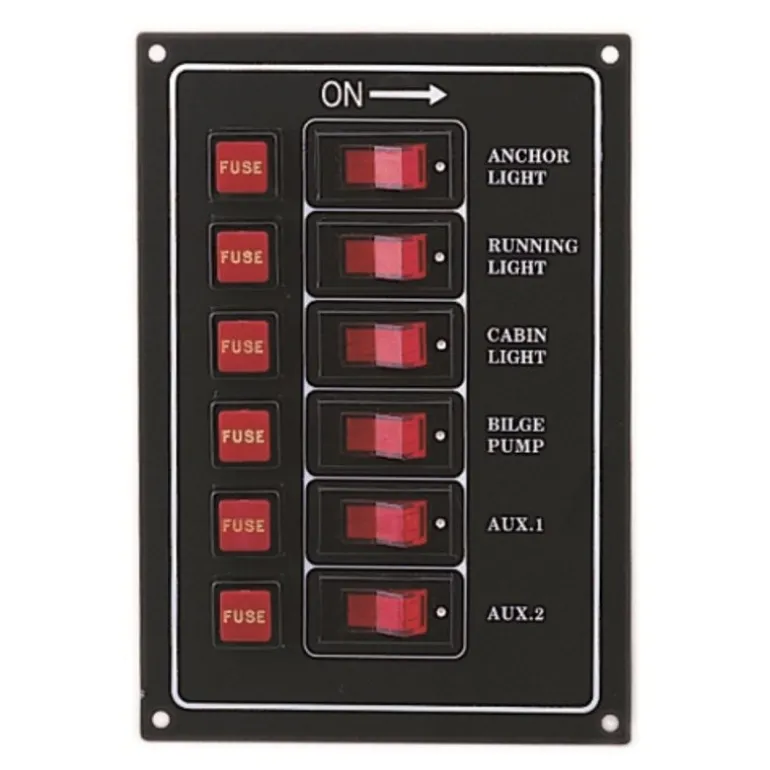

Tableau électrique vertical aluminium anodisé noir AAA équipé de 6 interrupteurs. Equipement pour bateau, camping-car et fourgon.

Tableau de commande robuste et étanche pour vos installations 12V

Idéal pour une installation électrique 12V dans le bateau et le camping-car, comprenant plusieurs circuits d’éclairage et de multiple consommateurs électriques type matériel électronique, GPS, Sondeur, VHF… mais aussi tout autre appareil électrique fonctionnant en 12 V pouvant équiper fourgon aménagé & camping-car.

Sa structure en aluminium anodisé noir lui confère une excellente résistance à la corrosion et aux chocs. Il intègre 6 interrupteurs lumineux, chacun protégé par un fusible (2 x 15 A + 2 x 10 A+ 2 x 5 A), et est livré avec 20 étiquettes préimprimées pour identifier facilement chaque circuit.

Grâce à son indice de protection IP65, ce panneau est étanche à la poussière et aux projections d’eau, ce qui le rend parfaitement adapté aux environnements extérieurs ou humides. Son design compact et pré-câblé facilite l’installation rapide et sécurisée.

❓ Un tableau électrique, à quoi sert-il, est-il obligatoire ?

Le tableau électrique offre trois rôles sur votre circuit électrique à bord de votre bateau, site isolé ou van aménagé :

• Centraliser et distribuer : c’est-à-dire qu’il répartit le courant provenant de la batterie vers les consommateurs (appareils) en un seul point
• Contrôler : équipé d’interrupteurs, il permet de créer et couper/allumer les différents circuits électriques
• Protéger : doté de disjoncteurs réarmables, il permet de se protéger des courts-circuits pouvant conduire à des incendies

✅ Avantages du tableau électrique

• Structure en aluminium anodisé noir : robuste et résistante à la corrosion
• 6 interrupteurs lumineux : visibilité et contrôle simplifiés
• Pré-câblé : installation facile
• Avec disjoncteurs réarmables : sécurité intégrée
• Indice IP65 : protection contre l’eau et la poussière
• Design compact : installation facile dans les espaces réduits
• Pour tension 12V DC : idéal pour bateaux, vans, camping-cars

🔧 Installation facilitée grâce au pré-cablage

• Fixer le panneau sur une surface plane à l’aide des vis fournies ou adaptées
• Connecter les câbles d’alimentation 12V à l’entrée du panneau
• Relier chaque sortie aux équipements à alimenter (pompes, éclairage, etc.)
• Utiliser les étiquettes pour identifier chaque interrupteur
• Tester les circuits pour vérifier le bon fonctionnement des interrupteurs et fusibles

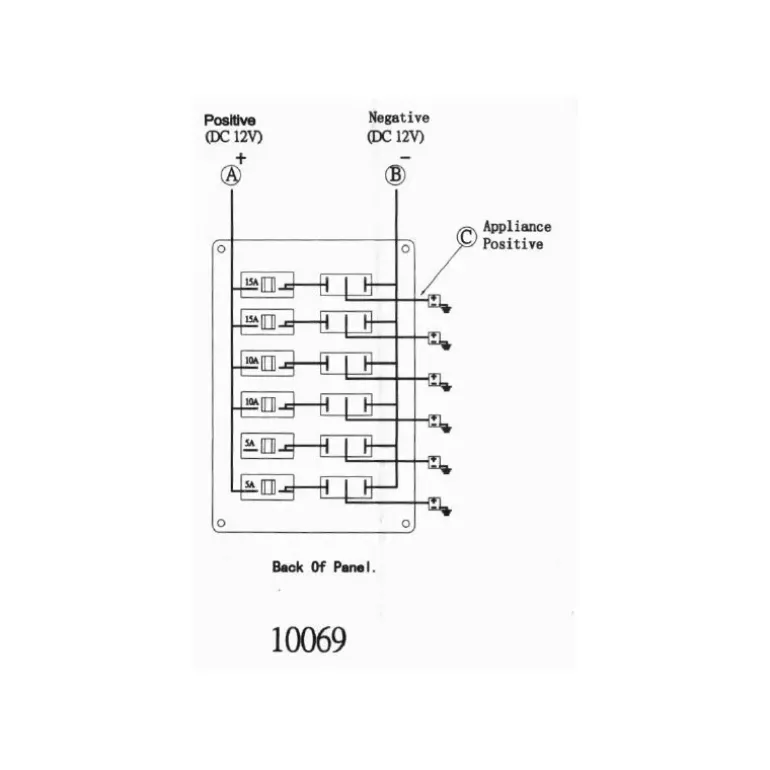

⚡ Détail du branchement électrique

Pour la connexion électrique, c’est très simple car le tableau est pré-cablé. C’est-à-dire que vous trouverez un câble rouge d’alimentation positif à connecter à la batterie. Il n’y aura qu’à connecter les appareils sur les sorties des interrupteurs prévues à cet effet. Pour cela, prévoir des  pour faciliter le branchement. Sur le câble d’alimentation du panneau, penser à installer un fisible de 30 A grâce à un porte-fusible :

• 👉  : permet d’installer un fusible lame en vue de protéger le tableau
• 👉  : à installer dans le porte-fusible

Vous trouverez aussi un câble noir négatif, le branchement de ce dernier est facultatif car les interrupteurs sont unipolaires et à connecter à vos (+) de vos appareils, mais le branchement de l’alimentation négative permettra le fonctionnement des témoins LEDS.

Pour compléter votre installation électrique, consultez nos catégories connexes :

• 👉  : pour stocker l’énergie à bord
• 👉  : afin d’améliorer la capacité de stockage ou de créer votre réseau

Vous pourrez aussi avoir besoin d’accessoires périphériques comme :

• 👉 Du  : souple et résistant, seul le câble souple peut être installé en bateau. Le câble rigide est à proscrire
• 👉 Du  : pour connecter le tableau à la batterie de cellule
• 👉 Des  : c’est très nettement le moyen le plus simple, le plus rapide et le plus fiable pour connecter des câbles électriques en environnement mobiles tels que les bateaux et véhicules de loisirs.

❓ Vous avez un gros consommateur à alimenter via le tableau ?

Si vous avez un consommateur (un consommateur = un appareil électrique) qui consomme plus de 25 A, vous pourrez le connecter sur le tableau. Mais il faudra pour cela passer par un . Le relais permet de dissocier le circuit de puissance (d’alimentation) du circuit de commande (tableau électrique) : l’essentiel du courant part directement de la batterie vers l’appareil sans passer par le tableau électrique.

Le tableau sert simplement à contrôler le relais. Nous vous recommandons la mise en place d’un relais pour les frigos, les prises 12 V DC…. A noter, un relais se protège par un fusible adapté à la consommation de l’appareil qu’il alimente.

🚐🚤⛵ Compatibilité d’utilisation

• Bateaux : voiliers ou vedette
• Camping-cars, fourgons aménagés, vans
• Pour circuits éclairage, pompe, prise 12V, etc.

⚙️ Caractéristiques du tableau électrique AAA

• Alimentation : 12 V DV
• Interrupteurs :  6 interrupteurs
• Protections :  6 disjoncteurs thermiques (2 x 15 A + 2 x 10 A+ 2 x 5 A)
• Matériau tableau en aluminium anodisé noir
• Capacité max tableau instantané : 30 A
• Dimensions tableau : L 120 x H 165 x P 35 mm
• Indice de protection : IP 65 (façade seulement)
• Poids : 0,3 kg
